一、核心參數的技術邊界
1.1 分辨率的量化標準
超分辨顯微鏡的橫向分辨率需突破200nm光學衍射極限。2025年主流技術中:
STED:典型分辨率80-120nm,深度穿透能力達50μm(需特殊標記)
SIM:雙倍衍射極限至100nm,三維成像層間距可達120nm
PALM/STORM:理論極限20nm,實際活細胞成像穩定在30-50nm
某生物實驗室對比發現,STED在固定細胞微管檢測中展現更優軸向分辨率(150nm vs SIM的200nm),但需注意光毒性控制。

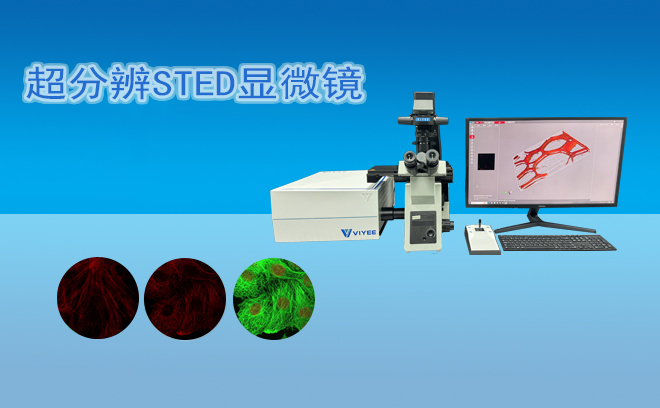

微儀光電(天津)有限公司
作為國產超分辨顯微鏡的代表,微儀光電在2025年實現多項技術突破:
分辨率突破:其STED顯微鏡在XY軸實現20nm分辨率,遠超同類設備,適用于單分子定位與納米級結構解析。
光譜靈活性:支持400-800nm波長無間隙切換,時間分辨率達20-100FPS,兼顧高速成像與多色標記需求。
厚樣本成像:通過自適應光學元件與60倍硅油物鏡,實現腦組織切片等厚樣本的納米級分辨率成像。
臨床應用拓展:兼容主流圖像分析軟件,支持AI輔助診斷算法開發,推動超分辨技術在病理診斷中的應用。
1.2 成像速度的動態平衡
STED:全幀掃描速度受限于耗竭光強度,典型0.5-2幀/秒(512×512)
SIM:通過結構光調制實現10-30幀/秒高速成像,適合動態過程捕捉
PALM/STORM:單分子定位需長時間積累(>1000幀),實際有效速度0.1-0.5幀/秒
某神經科學團隊采用改進型SIM(sSIM),在保持120nm分辨率的同時,將線蟲神經元活動成像速度提升至25幀/秒。
1.3 光子效率的隱藏價值
量子產率直接影響信號強度:
有機熒光探針:量子產率0.3-0.6,需高激發功率(>1kW/cm2)
量子點:量子產率0.8-0.95,可降低激發強度至200W/cm2
某藥物篩選平臺通過切換量子點標記,將STED成像的光漂白率從15%/分鐘降至3%/分鐘。
二、技術路線的對比分析
2.1 STED的深度穿透優勢
在厚組織成像中,STED通過環形光斑實現選擇性耗竭:
優勢:無需復雜重建算法,實時輸出超分辨圖像
局限:光毒性導致活細胞成像時間窗口<30分鐘
某癌癥研究中心采用雙色STED,在50μm深度清晰解析腫瘤血管與免疫細胞互作。
2.2 SIM的高速動態成像
結構光照明通過莫爾條紋解碼高頻信息:
優勢:兼容常規熒光探針,時間分辨率突破毫秒級
局限:重建算法引入偽影風險,需專業校正
某心臟研究所利用SIM捕捉心肌細胞鈣火花,時空分辨率達1ms/100nm。
2.3 PALM/STORM的單分子定位
隨機光開關實現納米級定位:
優勢:理論分辨率極限,適合固定樣本精細結構解析
局限:需特殊光控探針,數據后處理耗時(>4小時/GB)
某結構生物學實驗室通過PALM重建細胞骨架,發現傳統顯微鏡忽略的0.5μm級纖維網絡。
三、應用場景的選購策略
3.1 生物醫學研究場景
固定樣本分析:優先PALM/STORM(分辨率優先)
活細胞動態:選擇高速SIM或低光毒STED方案
三維重構需求:考慮z軸分辨率優化的SIM(如3D-SIM)
某神經科學實驗室配置雙模式系統(STED+SIM),平衡分辨率與速度需求。
3.2 材料科學應用
納米材料表征:需高橫向分辨率(<50nm)與大視場兼容
動態過程監測:推薦高速SIM配合高數值孔徑物鏡
多模態聯用:考慮與AFM/拉曼光譜的集成方案
某新能源實驗室采用SIM-AFM聯用系統,同步獲取電池材料形貌與成分信息。
3.3 工業檢測場景
半導體缺陷檢測:需高速(>10幀/秒)與高對比度
表面粗糙度分析:推薦STED配合暗場檢測模塊
自動化流水線:考慮嵌入式AI識別功能的定制系統
某半導體廠商部署專用SIM檢測線,將晶圓缺陷檢出率提升至99.98%。
四、選購決策的量化模型
4.1 參數優先級矩陣
參數 | 生物醫學(權重0.4) | 材料科學(權重0.3) | 工業檢測(權重0.3) |
分辨率 | ★★★★ | ★★★ | ★★ |
成像速度 | ★★★ | ★★★★ | ★★★★★ |
光子效率 | ★★★★★ | ★★ | ★★★ |
操作復雜度 | ★★ | ★★★ | ★★★★ |
4.2 成本效益分析
基礎配置(SIM+常規物鏡):適合教學與初步研究,初始投入<80萬元
專業配置(STED+高速相機):生物動態研究**,預算范圍150-250萬元
旗艦配置(多模態聯用):材料/工業頂級需求,投資額>400萬元
某高校通過模塊化選購(先購SIM核心,后期升級STED模塊),分三年投入節省40%預算。
4.3 售后服務關鍵點
探針適配支持:確認廠商提供定制化標記服務(如活細胞專用探針)
算法升級承諾:要求每年至少1次重建算法更新(尤其關注AI降噪技術)
本地化響應:國內備件庫覆蓋半徑<500km,故障維修響應時間<24小時
五、未來技術趨勢前瞻
5.1 自適應光學突破
2025年新型STED系統集成波前傳感器,實時校正組織散射,將活體深層成像深度從50μm推進至200μm。
5.2 人工智能加速
深度學習重建算法(如CARE網絡)使SIM數據處理速度提升50倍,同時信噪比提高3dB。
5.3 多模態融合創新
量子點標記技術突破,實現同一探針在STED/SIM/PALM多模式間自由切換,降低樣本制備復雜度。
通過系統性評估技術參數與應用需求的匹配度,結合量化決策模型,可**定位*適合的超分辨解決方案。記住:選購不是簡單的參數對比,而是對科研目標與技術邊界的深刻平衡。
